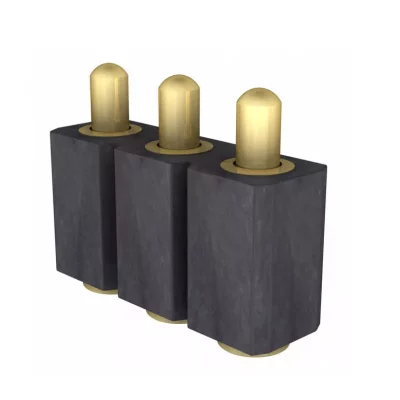

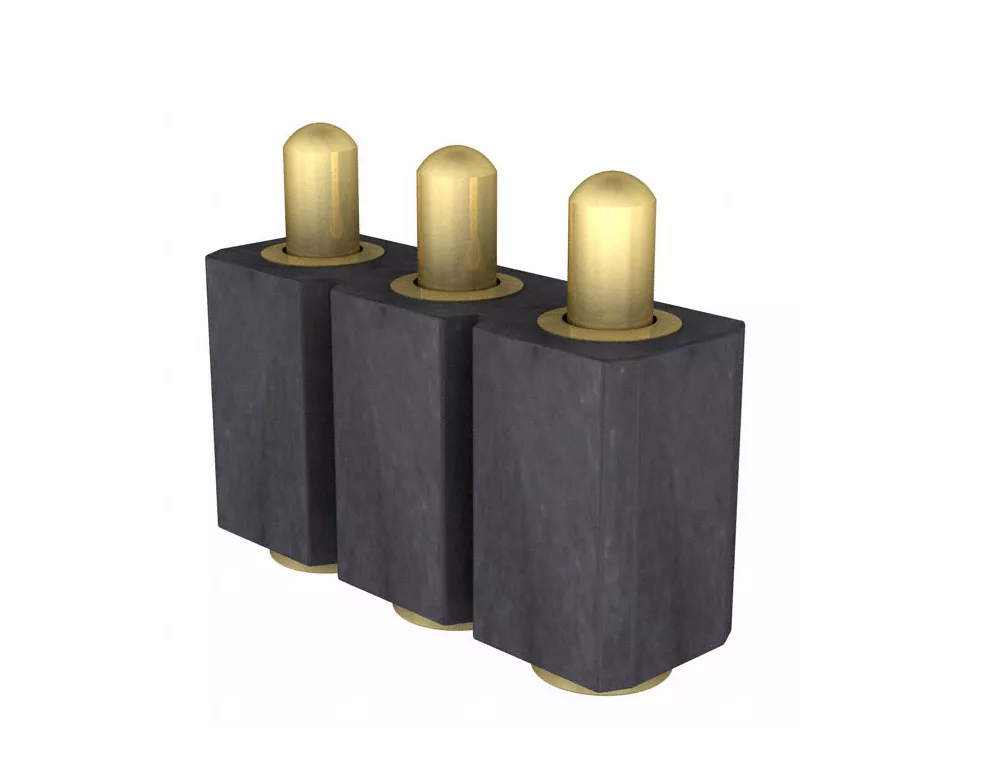

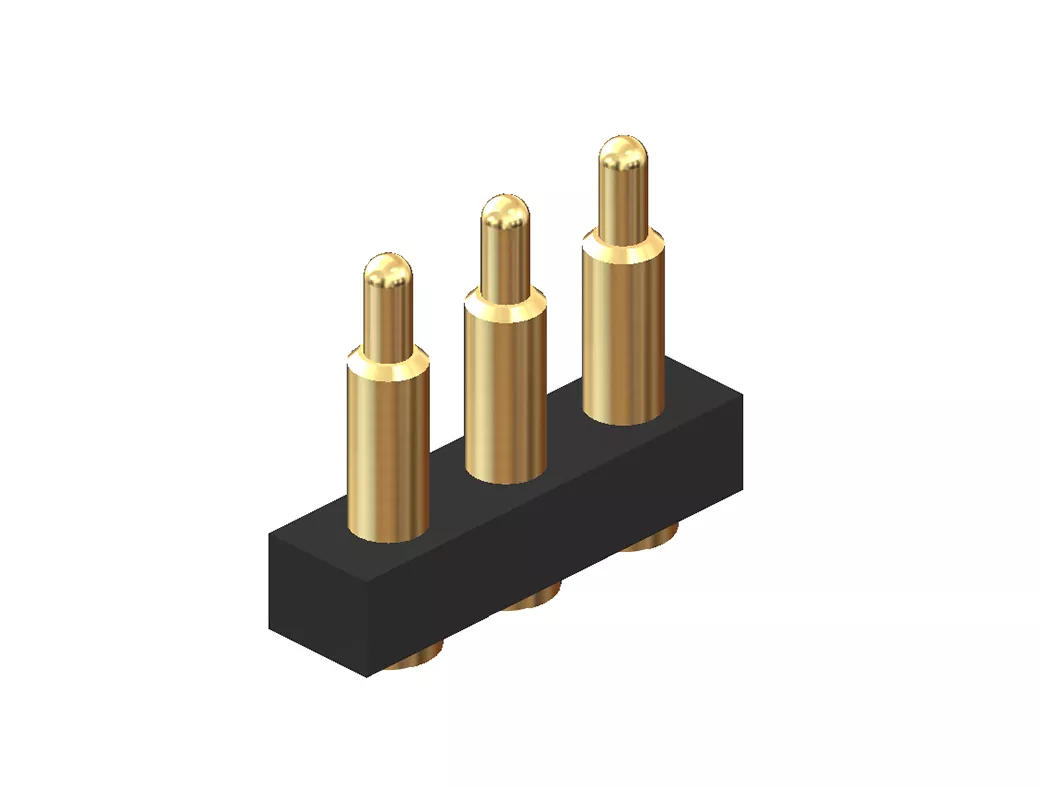

3pin直立pogo pin连接器 3pin平底式弹簧针连接器
- 安装方式：SMT表面贴装、(SMD)回流焊接
- 接触电阻：< 30mΩ
- 额定电流：2A~15A（持续电流）
- 额定电压：36V AC/DC
- 耐久性：10,000~100,000次（往返运动寿命）
- 工作温度：-40°C至+120°C（持续温度）
- 耐盐雾实验 > 96小时
- 可定制，或选择现有料号
- 符合欧盟RoHS和Reach标准
3pin直立式Pogo Pin连接器，或称3pin平底弹簧针连接器，是一款专为高密度、高精度电子设备设计的高性能连接解决方案。这款连接器以其紧凑的直立结构、卓越的电气稳定性和机械耐用性，成为众多电子设备中实现高效电力传输和数据通信的理想选择。
核心特性与优势
- 垂直集成设计：3pin直立式Pogo Pin连接器采用直立式安装，最大限度地节约了电路板上的空间，特别适合于空间有限的移动设备、可穿戴技术和其他便携式电子装置。
- 精密弹簧加载机制：内置的精密弹簧确保了针头与连接点之间的稳定接触，即使在设备经历震动或反复插拔的情况下，也能保持持久的电气连接，显著提高了连接器的使用寿命。
- 低接触电阻与导电性：采用高质量材料与镀金处理，有效降低接触电阻，确保了电流和信号的高效传输，即使在高强度使用环境下，也能维持稳定的电气性能。
- 高精度与可靠性：通过精密制造技术，3pin直立式Pogo Pin连接器实现了高精度的制造标准，确保了产品的可靠性和一致性，能够承受恶劣环境下的考验。
安装与兼容性
- SMT/SMD安装技术：支持表面贴装技术，便于自动化生产，提高了生产效率，同时也确保了连接器与电路板之间的稳固连接。
- 广泛兼容性：与多种3pin母座连接器兼容，适用于多种电子设备的充电、数据传输和信号交换需求，满足了不同应用场景的具体要求。
应用领域
3pin直立式Pogo Pin连接器因其出色的性能和广泛的适用性，广泛应用于以下领域：
- 消费电子：智能手机、平板电脑、智能手表等移动设备，作为充电和数据同步的可靠接口。
- 医疗健康：便携式医疗设备，如血糖监测器、心率监测器，需要稳定电气连接和数据传输的场合。
- 汽车工业：汽车电子系统，包括信息娱乐系统、导航设备，以及汽车内部的电子控制单元。
- 工业自动化：自动化生产线上的传感器、执行器以及远程监控系统，需要高精度和高可靠性的电气连接。
3pin直立式Pogo Pin连接器以其独特的设计、卓越的电气性能和机械稳定性，成为了现代电子设备设计中不可或缺的关键组件，满足了行业对于高密度、高性能连接解决方案的迫切需求。

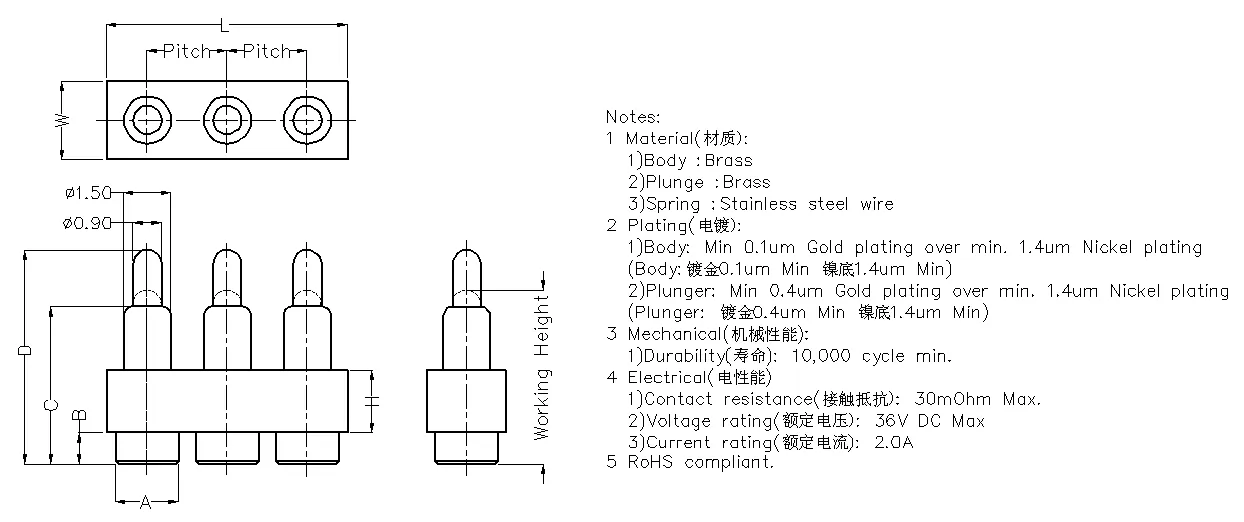

3P 直立式探针连接器 3P Flat type pogo pin connector
| P/N | 长 L | 宽 W | 高 H | 间距 Pitch | 盖子 Cap | 定位柱 Positioner | A | B | C | D | 工作高度Working height | 弹力 Froce(gf) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100351-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 1.60 | 0.40 | 2.20 | 3.00 | 2.50 | 90 Min |
| 100172-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 1.65 | 0.60 | 2.40 | 3.20 | 2.70 | 70 Min |
| 100282-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.40 | 2.50 | 3.50 | 2.90 | 100±30 |
| 100145-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.40 | 2.70 | 3.80 | 3.10 | 80±30 |
| 100424-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.00 | 4.00 | 3.20 | 140±30 |
| 110341-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 1.90 | 0.90 | 2.90 | 4.20 | 3.30 | 100 Min |
| 100189-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.00 | 4.30 | 3.35 | 90 Min |
| 100324-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.30 | 4.60 | 3.80 | 80+60/-20 |
| 100130-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 3.80 | 60±15 |
| 100226-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 4.80 | 3.80 | 80 Min |
| 100085-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.00 | 4.50 | 3.90 | 80±20 |
| 100782-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 4.00 | 35±15 |
| 100453-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 4.20 | 80±20 |
| 100130-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 4.20 | 45±10 |
| 100176-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 125±30 |
| 100773-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 35±15 |
| 100773-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 35±15 |
| 100774-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 75±25 |
| 1001101-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 6.00 | 5.00 | 80 Min |
| 100635-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.50 | 6.00 | 5.00 | 90 Min |
| 110867-3 | 10.50 | 2.50 | 1.50 | 2.54 | N | N | 2.00 | 0.50 | 4.50 | 6.30 | 5.10 | 95 Min |
| 100632-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 6.00 | 5.20 | 65±20 |
| 10101031148 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 1.80 | 1.30 | 4.50 | 6.80 | 5.50 | 90 Min |
| 100204-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 1.00 | 5.00 | 7.00 | 5.50 | 157±30 |
| 110734-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 2.00 | 1.00 | 5.50 | 7.50 | 5.90 | 80±25 |
| 110866-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 2.00 | 0.50 | 5.20 | 7.00 | 6.20 | 90 Min |
| 110317-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 2.00 | 1.00 | 5.50 | 7.50 | 6.50 | 80 Min |
| 110736-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 2.00 | 1.00 | 5.00 | 7.30 | 6.50 | 90±20 |
| 110406-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 2.00 | 1.60 | 7.20 | 9.00 | 8.00 | 100±30 |
| 100255-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.40 | 2.20 | 3.00 | 2.50 | 90 Min |
| 100699-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.40 | 2.50 | 3.50 | 2.90 | 100±30 |
| 100110-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 3.00 | 4.30 | 3.50 | 120±25 |
| 100430-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 3.00 | 4.50 | 3.60 | 180 Max |
| 100234-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 3.50 | 4.80 | 3.80 | 80 Min |
| 100418-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 4.00 | 150±30 |
| 100521-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 30±15 |
| 100147-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 65±25 |
| 100601-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 30±10 |
| 100712-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 0.50 | 4.00 | 5.80 | 4.80 | 90 Min |
| 110227-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 2.00 | 1.00 | 5.00 | 6.50 | 5.50 | 125±30 |
| 100546-3 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 1.00 | 5.00 | 7.00 | 6.00 | 115±30 |
| 110368-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 2.00 | 1.50 | 6.00 | 7.60 | 6.60 | 100±30 |
| 110672-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 2.00 | 1.50 | 6.00 | 8.50 | 7.00 | 140±25 |
| 110530-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 2.00 | 1.80 | 7.20 | 10.00 | 9.00 | 100±25 |
| 110755-3 | 10.50 | 2.50 | 1.50 | 4.00 | N | N | 2.00 | 1.60 | 7.20 | 9.00 | 8.00 | 100±30 |
| 100867-3 | 10.50 | 2.50 | 1.50 | 4.00 | Y | N | 2.00 | 0.50 | 4.50 | 6.30 | 5.10 | 90 Min |
| 10101031350 | 10.50 | 2.50 | 1.50 | 4.00 | Y | N | 2.00 | 0.50 | 3.20 | 4.50 | 3.60 | 80 min |
| 10101031317 | 10.50 | 2.50 | 1.50 | 4.00 | Y | N | 2.00 | 1.90 | 6.50 | 8.50 | 7.15 | 168±30 |
| 110713-3 | 12.76 | 2.50 | 2.00 | 5.08 | N | N | 2.00 | 1.60 | 7.20 | 9.00 | 8.00 | 100±30 |
| 110667-3 | 17.78 | 2.54 | 2.40 | 7.62 | N | N | 2.00 | 0.50 | 3.00 | 4.00 | 3.20 | 140±35 |
| 10101031724 | 12.50 | 2.50 | 1.80 | 4.30 | Y | Y | 1.80 | 0.30 | 2.10 | 2.90 | 2.30 | 70±20 |
| 10101031226 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 0.50 | 4.00 | 6.00 | 5.00 | 80 min |
| 10101031271 | 7.60 | 2.50 | 1.50 | 2.54 | Y | Y | 2.00 | 0.50 | 5.00 | 6.50 | 5.50 | 90 min |
| 100736-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 2.00 | 1.00 | 5.00 | 7.30 | 6.50 | 90±25 |
| 10101031986 | 8.50 | 2.50 | 1.50 | 3.00 | Y | N | 2.00 | 3.80 | 7.70 | 9.50 | 8.50 | 60±15 |
| P/N | 长 L | 宽 W | 高 H | 间距 Pitch | 盖子 Cap | 定位柱 Positioner | A | B | C | D | 工作高度Working height | 弹力 Froce(gf) |
