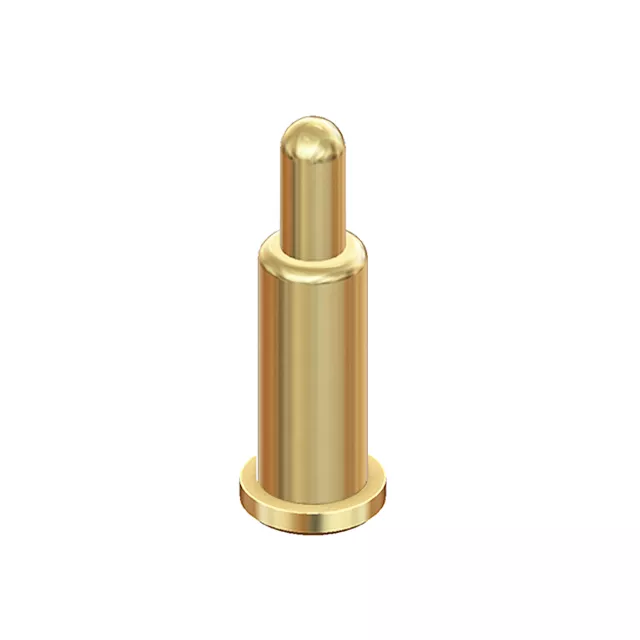

平底式pogo pin 贴片弹簧针单pin连接器

设计结构：斜面结构
安装方式：SMT表面贴装(SMD)回流焊接
接触电阻：< 30毫欧
额定电流：2A~30A（持续电流）
额定电压：36V AC/DC
耐久性：10,000~100,000次
工作温度：-40°C ~ +120°C
耐盐雾：> 96小时腐蚀实验
符合欧盟RoHS和Reach标准
多种标准品供选择，提供定制服务

产品详情
产品选型

平底式pogo pin是一种精密连接器，广泛应用于各种电子产品中，特别是在需要信号传输连接的场景中。以下是平底式pogo pin的特点及优势的详细介绍：

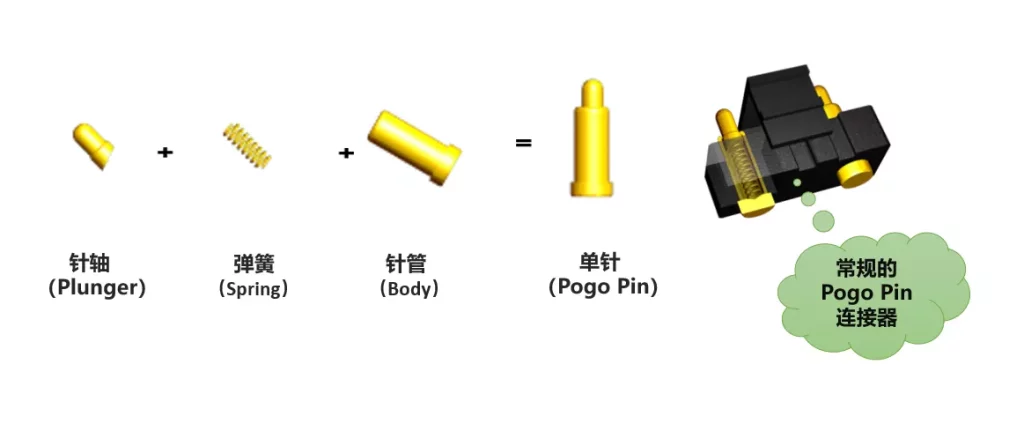

常规的Pogo Pin通常由针轴、弹簧、针管组成，Pogo&塑胶组成Pogo pin连接器.

特点：
稳定性好：平底式pogo pin由于其独特的平底设计，使得在连接过程中稳定性极佳，能够有效抵抗外界的干扰和振动，确保连接的稳定性。
结构简单紧凑：该连接器结构简单，设计紧凑，有效节省了空间，使其在各种电子设备中都能得到灵活应用。
易于焊接：针管底为平底设计，使得pogo pin在PCB板上的焊接变得简单方便，大大提高了生产效率和连接质量。
定位效果良好：针管尾部配有定位针，与PCB板焊接时不会产生偏差，确保了焊接的精确性和可靠性。
多用途：平底式pogo pin可应用于板与板之间的连接，底面可以作为功能接触面，实现产品免焊接，进一步拓展了其应用领域。

优势：
电气性能优越：平底式pogo pin的电气性能表现出色，接触电阻低（30mOhm Max.），额定电压高（36V DC Max），标准电流大（2.0A），能够满足各种电子设备的连接需求。
机械性能出色：该连接器具有优良的机械性能，耐用性高（10,000 cycle min.），能够承受各种复杂环境下的使用挑战。
原材料优质：平底式pogo pin的原材料选择讲究，如针头/针管采用黄筒弹簧和不锈钢材质，电镀针管则采用0.1um镀金和1.4um镀镍，确保了连接器的稳定性和耐腐蚀性。
可定制性：作为一种精密连接器，平底式pogo pin可以根据不同设备和应用场景进行定制，满足客户的个性化需求。
环保节能：平底式pogo pin的设计和生产过程中注重环保和节能，符合现代电子设备的发展趋势。
综上所述，平底式pogo pin以其卓越的性能、优良的材质和灵活的定制性，在电子产品领域展现出强大的竞争力和广阔的市场前景。

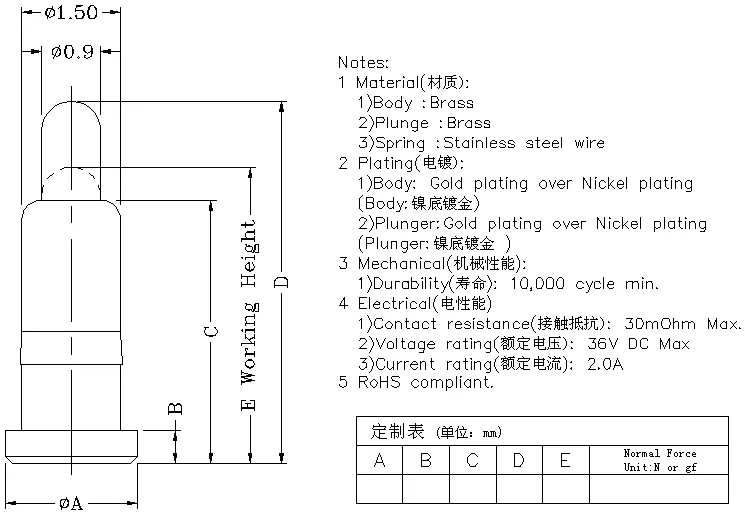

直立式单PIN连接器选型表

Part No.	∅ A	B	C	D	E	Force(gf)
20101011233	1.20	0.60	1.45	1.95	1.60	35gf Min
101245-1	2.00	0.40	2.20	3.00	2.40	90 Min
10101011363	1.80	0.50	2.30	3.00	2.50	90 Min
101089-1	1.65	0.40	2.20	3.00	2.50	90 Min
101603-1	1.65	0.40	2.20	3.00	2.50	90 Min
101022-1	1.65	0.60	2.40	3.20	2.70	90 Min
101080-1	1.80	0.40	2.50	3.30	2.80	90±20
101121-1	2.00	0.40	2.50	3.30	2.80	90±20
101281-1	2.00	0.40	2.50	3.50	2.80	100±35
101009-1	2.00	0.40	2.50	3.50	2.90	100±30
101056-1	2.00	0.40	2.70	3.50	2.90	60 Min
101259-1	1.80	0.40	2.50	3.50	2.90	80±25
101299-1	2.00	0.40	2.50	3.50	2.90	90±30
101607-1	2.00	0.40	2.50	3.50	2.90	80±20
101489-1	2.00	0.40	2.70	3.70	3.00	75±18
101078-1	2.00	0.40	2.70	3.80	3.10	80±30
101386-1	1.80	0.40	2.50	3.50	3.10	20.00
101411-1	2.00	0.40	2.70	3.80	3.10	70 Min
101112-1	1.90	0.90	2.90	4.00	3.20	120±30
101277-1	2.00	0.40	2.70	4.00	3.20	80±25
101400-1	1.80	0.50	3.10	4.20	3.40	110±25
101030-1	2.00	0.50	3.00	4.00	3.50	65 Min
101046-1	2.00	0.50	3.00	4.00	3.50	110±25
101088-1	2.00	0.50	3.00	4.30	3.50	120±30
101197-1	2.00	0.50	3.30	4.60	3.50	100 Min
101499-1	2.00	0.50	3.00	4.30	3.50	65 Min
101187-1	2.00	0.50	3.30	4.60	3.60	100 Min
101211-1	2.00	0.50	3.00	4.50	3.60	180 Max
101450-1	1.65	0.80	3.30	4.60	3.60	100+60/-20
101060-1	2.00	0.50	3.50	4.80	3.80	80 Min
101110-1	2.00	0.50	3.30	4.80	3.80	90 Min
101004-1	2.70	1.90	3.50	5.00	4.00	138±35
101029-1	2.00	0.50	3.50	5.00	4.00	50 Min
101068-1	1.90	1.00	3.50	5.00	4.00	95 Min
101100-1	2.00	0.50	3.50	5.00	4.00	120±30
101196-1	2.00	0.50	3.50	5.00	4.00	150±25
101217-1	2.00	0.50	3.50	5.00	4.00	80 Min
101198-1	1.65	0.70	3.70	5.20	4.20	135±30
101216-1	1.65	0.70	3.70	5.50	4.30	180±30
101065-1	2.00	0.50	3.70	5.20	4.35	120±25
101135-1	2.00	0.50	3.70	5.20	4.35	75±15
101001-1	2.00	0.50	4.00	5.50	4.50	120+30/-20
101138-1	2.00	0.50	4.00	6.00	4.50	165±30
101258-1	2.00	0.50	4.00	5.50	4.50	75±25
101360-1	2.00	0.50	4.00	5.50	4.50	30±15
101501-1	1.65	0.70	3.70	5.50	4.50	50±10
101502-1	2.00	0.50	4.00	5.50	4.50	50±10
101177-1	1.90	0.50	4.20	5.70	4.70	60 Min
101414-1	2.70	1.90	4.00	5.50	4.70	140±25
101476-1	2.70	1.90	3.50	5.50	4.70	125±25
101010-1	2.00	0.50	4.00	5.80	4.80	90Min
101398-1	2.00	0.50	3.30	5.50	4.80	60 Max
101076-1	1.80	1.30	4.50	6.30	5.00	90 Min
101134-1	1.80	1.30	4.50	6.00	5.00	80 Min
101175-1	2.00	0.50	4.50	6.50	5.00	90 Min
101282-1	2.10	1.50	4.50	6.00	5.00	80±15
101293-1	1.75	0.50	4.40	6.10	5.00	82+15/-10
101519-1	2.00	0.50	4.50	6.50	5.00	200 Max
101120-1	2.00	0.50	4.50	6.30	5.10	95 Min
101672-1	0.00	0.00	4.70	6.35	5.15	100±20
101246-1	2.00	0.50	4.00	6.00	5.20	65±25
101294-1	2.00	0.50	4.00	6.30	5.25	120+30/-20
101103-1	2.30	1.00	4.80	6.30	5.30	80±20
101023-1	2.00	1.00	5.00	6.50	5.50	125±30
101052-1	2.00	1.00	5.00	7.00	5.50	157±30
101079-1	2.00	1.00	5.00	6.80	5.50	100 Min
101083-1	1.80	0.80	5.00	6.50	5.50	95 Min
101093-1	2.00	1.00	5.00	6.50	5.50	110+30/-20
101106-1	1.80	0.50	5.00	6.50	5.50	95 Min
101218-1	1.80	1.30	4.50	6.80	5.50	90 Min
101284-1	2.00	1.00	5.00	7.00	5.50	80±35
101460-1	2.00	0.50	5.00	7.00	5.50	80±35
101640-1	1.80	1.30	5.00	7.60	5.50	90 Min
101683-1	0.00	0.00	5.20	6.85	5.65	100±20
101724-1	0.00	0.00	4.70	6.85	5.65	100±20
101055-1	1.80	0.50	5.00	7.00	5.70	150±30
101406-1	2.12	1.50	5.30	6.80	5.70	66±25
101464-1	2.12	1.50	5.30	6.80	5.70	65±25
101209-1	2.30	1.00	4.80	6.60	5.80	70±25
101530-1	2.00	1.00	5.50	7.50	5.90	80±25
101331-1	2.00	1.00	5.00	7.00	6.00	25±15
101455-1	2.00	1.00	5.00	7.00	6.00	75±25
101155-1	2.00	1.00	5.80	7.30	6.20	132±30
101054-1	3.00	2.00	5.50	7.30	6.30	100 Min
101133-1	1.80	0.50	5.00	7.50	6.30	120±30
101025-1	1.80	0.80	6.10	7.60	6.50	110±25
101042-1	2.80	1.50	5.50	7.50	6.50	100+60/-20
101048-1	3.00	2.00	5.50	8.00	6.50	150±30
101057-1	2.00	1.00	5.00	7.30	6.50	190±30
101063-1	2.00	1.00	5.50	7.50	6.50	80 Min
101066-1	2.50	2.50	5.00	7.50	6.50	130±30
101166-1	1.80	0.50	5.00	7.50	6.50	70±20
101325-1	2.00	0.50	5.60	8.10	6.60	70±25
101069-1	1.80	0.80	6.10	7.90	6.70	100 Min
101102-1	2.12	1.50	5.90	7.90	6.70	90 Min
101036-1	2.00	1.50	6.00	8.00	6.90	110±30
101067-1	2.00	1.50	6.00	8.50	7.00	140±30
101230-1	2.00	1.00	5.80	7.80	7.00	120±30
101740-1	2.00	0.50	5.50	8.50	7.00	80 Min
101020-1	2.00	1.90	6.50	8.50	7.15	168±25
101146-1	1.80	0.80	6.10	8.60	7.20	90 Min
101125-1	2.00	1.50	6.00	8.80	7.45	100 Min
101043-1	2.80	1.50	6.60	8.60	7.50	110+60/-20
101047-1	1.90	1.90	6.50	8.50	7.50	120+60/-20
101268-1	2.00	1.90	6.50	8.50	7.50	90±35
101148-1	2.00	1.90	6.50	9.00	7.60	115±30
101147-1	2.00	1.60	7.20	9.20	7.80	125±25
101041-1	2.80	1.50	7.30	9.30	8.00	120+60/-20
101062-1	2.00	1.60	7.20	9.00	8.00	100±35
101354-1	2.00	1.60	7.20	9.70	8.50	100 Min
101044-1	2.80	1.50	8.00	10.00	8.80	120+60/-20
101014-1	2.00	1.60	7.20	10.00	9.00	100±25
101045-1	2.80	1.50	8.50	10.50	9.00	120+60/-20
101039-1	2.80	1.50	8.50	11.30	9.80	120 Min
101184-1	1.80	3.00	8.00	10.80	9.80	120 Min
101040-1	2.80	1.50	9.50	12.30	11.20	100 Min
20101011122	2.00	0.50	3.20	4.50	3.60	80 min
20101011180	2.00	0.60	3.00	4.00	3.20	100±30
20101011506	1.80	0.40	6.10	7.80	6.80	70±15
20101011424	1.90	0.40	2.40	3.20	2.75	50±10
20101011608	1.90	0.50	3.60	4.90	3.90	110±25
20101011800	2.60	1.80	5.25	6.55	5.80	80±15
20101011801	2.60	1.80	5.25	6.55	5.80	110±20
20101011257	2.00	0.40	1.85	2.50	2.00	50±10
20101011258	2.00	0.40	2.20	3.20	2.35	50±10
20101011274	1.50	0.40	2.40	3.20	2.80	70±20
20101011345	1.90	0.50	3.40	4.80	4.10	150±30
20101011346	1.90	0.50	4.20	5.60	5.00	80±20
Part No.	∅ A	B	C	D	E	Force(gf)
